Печать чертежа кажется простой задачей: выбрать файл, указать формат листа и отправить документ в печатный центр. Однако даже правильно выполненный проект может быть распечатан с неверным масштабом, слишком светлыми линиями или обрезанной рамкой. Чаще всего причина заключается не в оборудовании, а в настройках исходного файла. Все про подготовку чертежей к печати — в нашей статье.
Чтобы не перепечатывать комплект, перед отправкой стоит проверить формат документа, размер листа, масштаб, ориентацию, толщину линий и наличие всех страниц. Ниже — практический чек-лист, который поможет подготовить чертежи к печати А1, А0 и других форматов.
В каком формате отправлять чертежи для печати
Для печати удобнее всего использовать PDF. В таком файле сохраняются положение элементов, шрифты, линии и размер листа. Документ будет выглядеть одинаково на разных компьютерах, если при экспорте были выбраны правильные параметры.
Файлы из AutoCAD, КОМПАС, Archicad, Revit, CorelDRAW и других программ лучше предварительно экспортировать в PDF. Перед передачей откройте полученный документ в обычной программе просмотра и проверьте каждую страницу.
Исходный файл также может понадобиться, если требуется дополнительная работа с макетом. Но в нем могут отсутствовать внешние шрифты, подложки или связанные изображения. Поэтому, если вы отправляете редактируемый файл, приложите и контрольную версию в PDF.

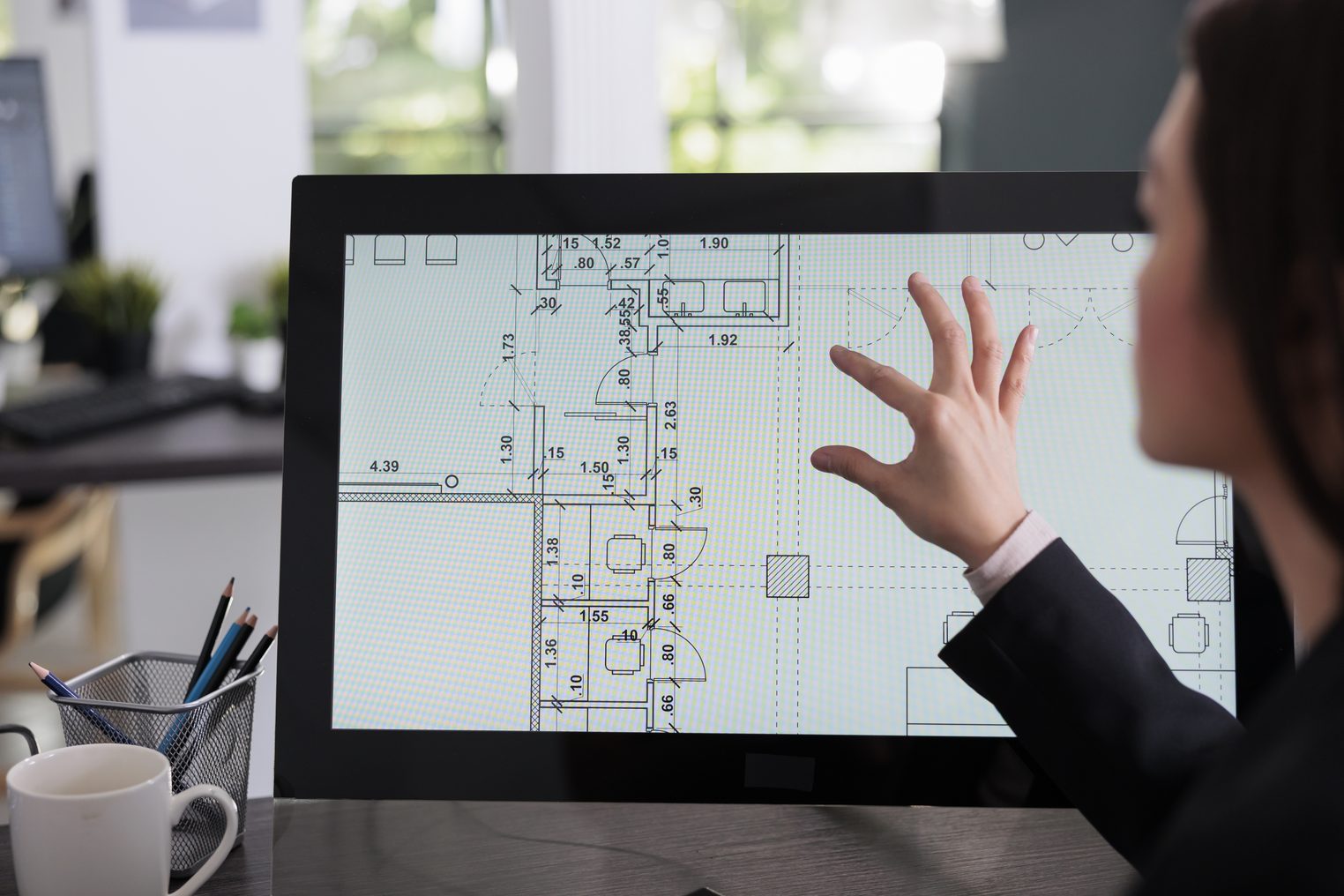

Как выбрать формат листа для печати
Строительные и проектные чертежи обычно печатают на листах стандартных форматов А4, А3, А2, А1 и А0. В печатном центре «Быстрый Формат» можно распечатать чертежи А2, А1, А0, а также нестандартные удлиненные форматы.
Размер страницы в PDF должен соответствовать размеру будущего листа. Например, чертеж А1 желательно сохранять как страницу А1, а не помещать на увеличенную страницу А4. Если программа автоматически создала другой размер, при печати может появиться нежелательное масштабирование.
Перед отправкой проверьте свойства страницы PDF. Размеры стандартных листов:
- А4 — 210 × 297 мм;
- А3 — 297 × 420 мм;
- А2 — 420 × 594 мм;
- А1 — 594 × 841 мм;
- А0 — 841 × 1189 мм.
Если в проекте используются удлиненные листы, сообщите печатному центру их фактический размер или укажите обозначение, например А3×3.
Как проверить масштаб чертежа для печати
Масштаб — один из самых важных параметров технической документации. Если чертеж должен быть напечатан 1:100, его нельзя автоматически «вписывать в страницу»: программа может уменьшить изображение на несколько процентов.
При подготовке PDF проверьте три параметра:
- Размер страницы совпадает с форматом чертежа.
- При печати выбран режим «Фактический размер» или 100%.
- Не включена функция «Подогнать под область печати».
Полезно добавить на лист контрольный отрезок с указанной длиной. После печати его можно измерить линейкой и убедиться, что масштаб сохранен. Если точность критична, предупредите об этом оператора при оформлении заказа.
Почему при печати пропадают линии
Слишком тонкие, светлые или полупрозрачные линии могут быть хорошо видны на мониторе, но плохо различаться на бумаге. Особенно это заметно при черно-белой печати цветного чертежа.
Проблемы обычно возникают, если:
- линии имеют минимальную толщину;
- используется светло-серый или желтый цвет;
- элементы настроены как полупрозрачные;
- часть слоев отключена при экспорте;
- шрифты не встроены в PDF;
- подложка или изображение подключены внешней ссылкой.
Просмотрите PDF при увеличении и уменьшении масштаба. Все размеры, выноски, оси и обозначения должны оставаться читаемыми. Для большого или ответственного заказа разумно сначала напечатать один контрольный лист.
Цветная или черно-белая печать
Черно-белая печать подходит, если цвет не несет смысловой нагрузки, а элементы различаются типом и толщиной линий. Это распространенный вариант для рабочих чертежей и позволяет снизить стоимость большого комплекта.
Цветная печать нужна, когда цветом обозначены инженерные сети, этапы работ, зоны, замечания или разные типы конструкций. Перед переводом цветного документа в черно-белый режим убедитесь, что близкие оттенки не превратятся в одинаковые серые линии.
Как подготовить многостраничный комплект для печати
Если вы заказываете печать проектной документации, файлы лучше назвать последовательно: номер раздела, номер листа и краткое название. Например: `АР_01_Общие_данные.pdf`, `АР_02_План_этажа.pdf`.
Укажите в сообщении к заказу:
- количество экземпляров;
- формат каждого листа;
- цветность;
- одностороннюю или двустороннюю печать текстовой части;
- необходимость фальцовки;
- порядок комплектования;
- желаемый срок готовности.
Если разные листы нужно печатать с разными параметрами, приложите таблицу или понятный список. Это снижает риск ошибки и ускоряет расчет заказа.
Чек-лист перед отправкой в печать
- Все листы открываются без ошибок.
- В PDF присутствуют рамки, штампы, размеры и примечания.
- Формат страницы соответствует формату печати.
- Проверены масштаб и ориентация.
- Тонкие и светлые линии читаются.
- Цвет используется только там, где он нужен.
- Файлы названы в порядке печати.
- Указаны количество комплектов и необходимость фальцовки.
Где распечатать чертежи в Минске
Печатный центр «Быстрый Формат» на Партизанском проспекте, 113 выполняет черно-белую и цветную печать чертежей А2, А1, А0 и нестандартных форматов. Можно также заказать копирование, сканирование и фальцовку листов. Передайте файлы специалистам центра и укажите формат, количество экземпляров и требования к комплекту.
Частые вопросы
Можно ли распечатать чертеж прямо из AutoCAD?
Можно, но для предсказуемого результата лучше сохранить контрольную копию в PDF. Так проще проверить формат страницы, состав листа и масштаб.
Почему чертеж печатается меньше нужного размера?
Чаще всего включена настройка «Подогнать под страницу». Для сохранения масштаба выбирают фактический размер 100%, если сам PDF подготовлен в правильном формате.
Можно ли напечатать цветной файл черно-белым?
Да, если после преобразования все элементы остаются различимыми. Светлые цветные линии могут стать почти незаметными, поэтому файл нужно проверить заранее.
Нужно ли фальцевать чертежи?
Фальцовка удобна, если комплект требуется хранить в папке, передать заказчику или приложить к текстовой части проекта. Требуемый вариант оформления лучше указать при заказе.
